Waterslagdemper voor industriële toepassingen: HG-serie
Deze waterslagdemper voor industrie is gebaseerd op de HG-serie hydropneumatische accumulatoren van FOX en is speciaal ontworpen voor het effectief dempen van waterslag en drukstoten in industriële waternetten, leidingsystemen en pompinstallaties.
- Normen
- CE (PED 2014/68/EU), ATEX 2014/34/EU, ASME VIII Div. 1 en Div. 2, EN 13445, EN 14359
Geschikt voor
- Industriële waternetten
- Proceswater- en koelwatersystemen
- Pompinstallaties en boostersets
- Drinkwater- en distributienetwerken
- Leidingsystemen met snel sluitende afsluiters
Specificaties
| Fabrikant | FOX S.R.L. |
|---|---|
| Type | Hydropneumatische waterslagdemper met blaas |
| Serie | HG; HGX in RVS |
| Volume | 100 tot 5.000 liter |
| Maximale werkdruk | Tot 50 bar |
| Temperatuurbereik | -20 °C tot +80 °C |
| Materiaal behuizing | Koolstofstaal; RVS 304L of 316L als optie |
| Blaasmateriaal | Polyurethaan, IIR, NBR, FPM of ECO |
| Installatie | Verticaal, met het stikstofventiel naar boven |
| Voorvulling | 60 tot 80% van de werkdruk, met stikstof |
| Onderhoud | Top-repairable, de blaas is vervangbaar |
Door toepassing van een hydropneumatische accumulator met blaas (HG-serie) worden plotselinge drukpieken veilig geabsorbeerd. Dit voorkomt schade aan leidingen, afsluiters, flenzen en pompen en verhoogt de bedrijfszekerheid van industriële installaties.
HG-serie waterslagdemper voor industriële toepassingen
De HG-serie van FOX wordt wereldwijd toegepast als industriële waterslagdemper in installaties waar grote volumes water, hoge drukken en snelle drukveranderingen voorkomen.
Typische toepassingen zijn:
- Industriële waternetten
- Proceswater- en koelwatersystemen
- Pompinstallaties en boostersets
- Drinkwater- en distributienetwerken
- Leidingsystemen met snel sluitende afsluiters
- Installaties met drukstoten en pulsaties
Dankzij de grote beschikbare volumes is de HG-serie bijzonder geschikt voor lange leidingen en systemen met een hoge waterkolom.
Werking van de HG-serie als waterslagdemper
De HG-serie waterslagdemper werkt volgens het hydropneumatische principe. In de accumulator bevindt zich een met stikstof (N₂) voorgevulde blaas, volledig gescheiden van het water.
Bij waterslag of een plotselinge drukstoot:
- stroomt water de accumulator in
- wordt de stikstof samengedrukt
- wordt de drukpiek direct gedempt
- stabiliseert de druk in het leidingsysteem
Hierdoor fungeert de HG-serie zowel als waterslagdemper als drukstoot- en pulsatie demper voor industriële toepassingen.
Voordelen van de HG-serie waterslagdemper
- Speciaal ontwikkeld voor industriële toepassingen
- Zeer effectieve demping van waterslag en drukstoten
- Bescherming van leidingen, pompen en appendages
- Grote volumes beschikbaar tot 5000 liter
- Maximale werkdruk tot 50 bar
- Top-repairable uitvoering (blaas vervangbaar)
- Lange levensduur, ook bij zware belasting
Voor toepassing als waterslagdemper wordt een stikstofvoorvulling aanbevolen van 60-80% van de werkdruk, afhankelijk van pomp, debiet en temperatuur.
Industriële waterslagdemper volgens internationale normen
De HG-serie waterslagdemper van FOX is op aanvraag leverbaar volgens diverse internationale normen en certificeringen, waaronder:
- CE (PED 2014/68/EU)
- ATEX (2014/34/EU)
- ASME VIII Div. 1 / Div. 2
- EN 13445 en EN 14359
- DNV, Lloyd's, ABS
Hierdoor is de HG-serie geschikt voor industriële projecten wereldwijd.
Advies nodig voor een HG-serie waterslagdemper?
Wij adviseren u graag bij het selecteren van de juiste HG-serie waterslagdemper voor industriële waternetten en leidingsystemen. Op basis van leidinglengte, debiet, pompkarakteristiek en werkdruk bepalen wij de optimale uitvoering.

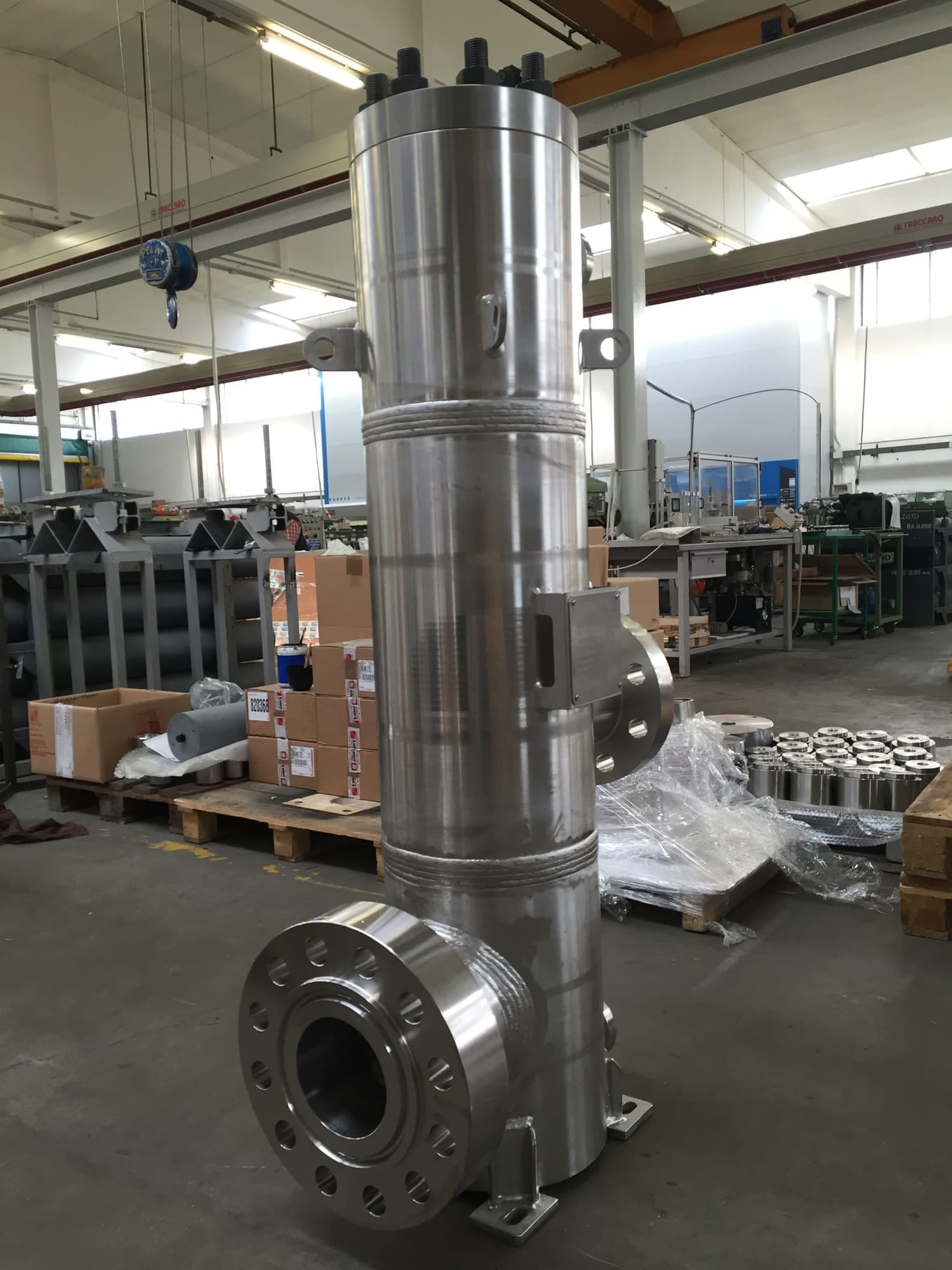

Nog een foto van dit product
Offerte voor dit product
Vink aan wat u nodig heeft. Wij nemen uw keuzes mee in het voorstel.
Wij zetten geen prijzen op de website. De prijs hangt af van uitvoering, materiaal en afname, en een algemene prijs geeft daardoor bijna altijd een verkeerd beeld. Vaste relaties vinden de prijslijsten achter een toegangscode.
Meer in pe, pvc en pp specials
De regels in uw sector
Andere productgroepen
Veelgestelde vragen
Staat uw vraag er niet bij? Bel +31 (0)511 422 345.
In de accumulator zit een met stikstof voorgevulde blaas, gescheiden van het water. Bij een drukstoot stroomt water de accumulator in en wordt de stikstof samengedrukt. De drukpiek wordt daarmee direct gedempt en de druk in het leidingsysteem stabiliseert.
Voor toepassing als waterslagdemper wordt een stikstofvoorvulling van 60 tot 80% van de werkdruk aanbevolen, afhankelijk van de pomp, het debiet en de temperatuur.
De leidinglengte, het debiet, de pompkarakteristiek en de werkdruk. Op basis daarvan bepalen wij de uitvoering; wij maken ook waterslagberekeningen.
Verticaal, met het stikstofventiel naar boven. In die stand blijft de blaas goed staan en is het ventiel bereikbaar om de voorvulling te controleren.
Ja. De uitvoering is top-repairable, wat betekent dat de blaas vervangen kan worden zonder de hele accumulator te vervangen.
