Automatisch hevelvat
Een automatisch hevelvat is een veelgevraagd toebehoren voor op de tank. Het automatische hevelvat is uitermate geschikt voor hoge tanks en lange zuigleidingen, daar waar de doseerpomp de vloeistof niet meer uit de tank omhoog kan zuigen. Door middel van vacuüm aanzuiging aan de bovenkant van het hevelvat wordt het vloeistofniveau in het hevelvat op een niveau geregeld zodat de onderliggende leiding constant voorzien is van vloeistof. Het is verstandig om in de zuigleiding direct achter het hevelvat een afsluiter te plaatsen welke automatisch sluit wanneer er geen behoefte is aan product of wanneer er achter de afsluiter enige vorm van lekkage is ontstaan.
- Materiaal
- PVC
Geschikt voor
- Hoge tanks
- Lange zuigleidingen
- Doseerinstallaties waarbij de pomp de vloeistof niet meer omhoog zuigt
Specificaties
| Materiaal | PVC |
|---|---|
| Luchtingang | 1/2" bij de uitvoering met luchtventuri |
| Luchtuitgang | d25 bij de uitvoering met luchtventuri, slang 12 mm bij de uitvoering met slangenpomp |
| Zuigleiding | d20, d25, d32, d40 of d50 |
| Luchtventiel | 24 Vdc of 48 Vac |
| Beluchtingsingang | Slangtule d16 |
| Montagepositie | Op het hoogste punt van de zuigleiding |
Uitvoeringen
3 uitvoeringen. Andere maten maken wij op aanvraag.
| Type | Lengte | Breedte | Hoogte | Gewicht |
|---|---|---|---|---|
| RLMAHV 1 | 500 mm | 450 mm | 600 mm | 12 kg |
| RLMAHV 2 | 400 mm | 160 mm | 550 mm | 8 kg |
| RLMAHV 3 | 750 mm | 200 mm | 750 mm | 8 kg |
Hevelvat montage

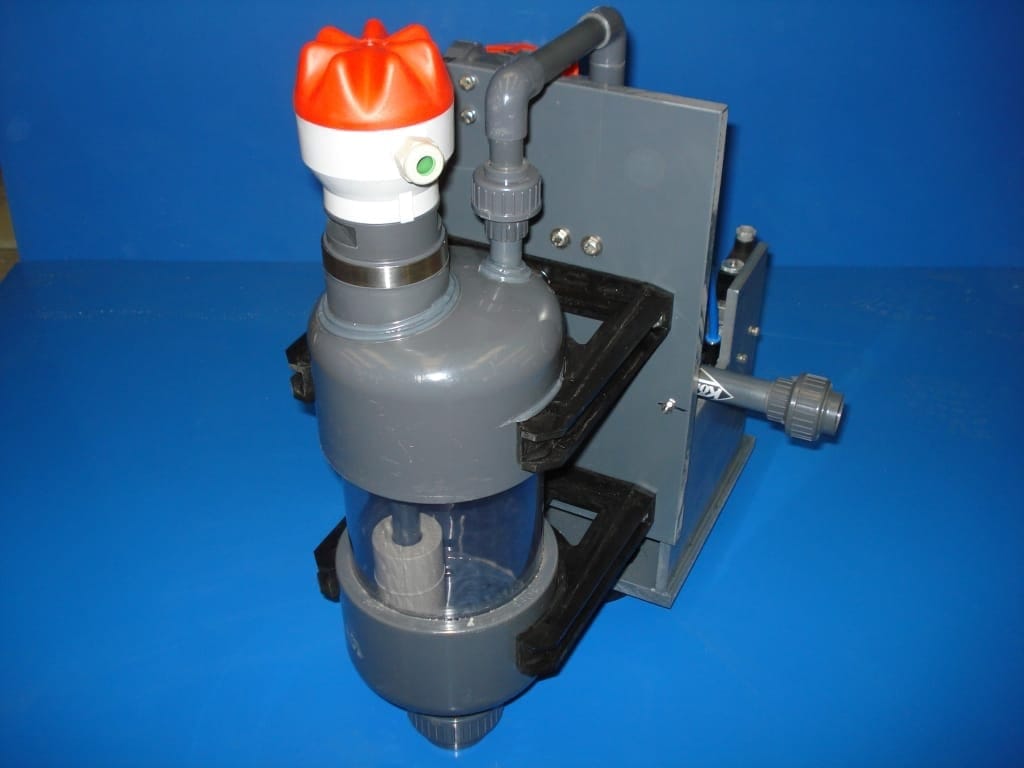

Bovenste foto. Het automatische hevelvat dient op het hoogste punt van de zuigleiding gemonteerd te worden. Het hevelvat wordt compleet met luchtkleppen, magneetschakelaar, besturingskast, inregelventiel, kogelkranen en aansluitingen geleverd en indien gewenst ter plekke gemonteerd.

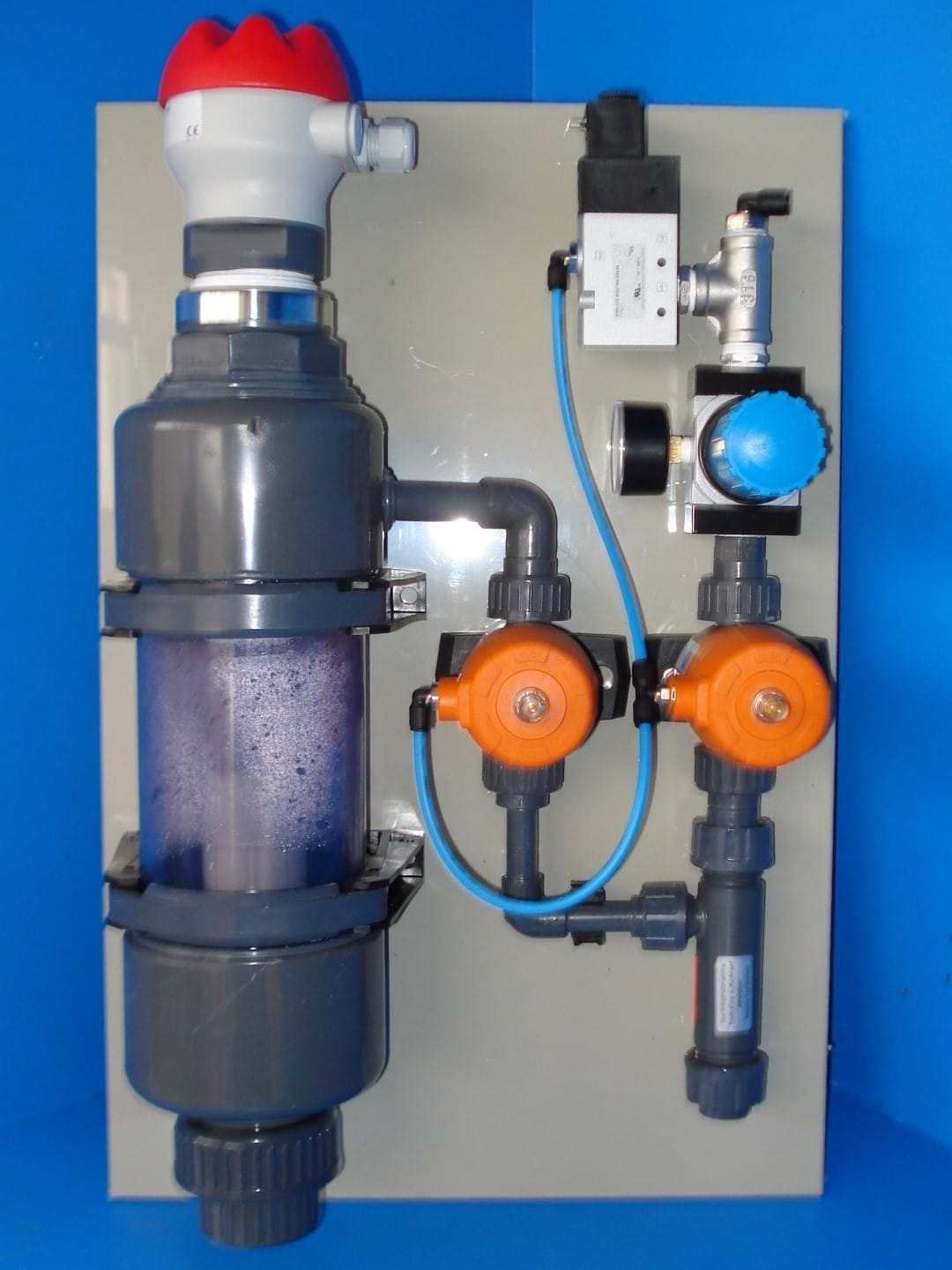

Middelste foto. Dit hevelvat is gelijk aan de bovenste alleen is op een vlakke plaat opgebouwd, werking is gelijk aan de bovenste. Dit automatische hevelvat dient op het hoogste punt van de zuigleiding gemonteerd te worden en kan eventueel van een opvangbakje worden voorzien. Het hevelvat wordt compleet met luchtkleppen, magneetschakelaar, besturingskast, inregelventiel, kogelkranen en aansluitingen geleverd en indien gewenst ter plekke gemonteerd.
Onderste foto. Dit automatische hevelvat moet ook op het hoogste punt van de zuigleiding worden gemonteerd. Het hevelvat wordt compleet met vacuümpomp, besturingskast, terugslagklep en aansluitingen geleverd en indien gewenst ter plekke gemonteerd.
Onze medewerkers komen ook na de installatie graag bij u langs voor controle. Zo bent u altijd verzekerd van goede service en zorgvuldig onderhoud.
Automatisch hevelvat, met luchtventuri
Automatisch hevelvat, vlakke uitvoering met luchtventuri, eventueel met opvangbak
Automatisch hevelvat, met slangenpomp, eventueel met opvangbak
Meer foto's van dit product
Het datablad bij dit product
De maten en typen uit dit document staan hierboven op de pagina. U hoeft dus niets te downloaden om een maat op te zoeken.
In dit document staan prijzen. Die gelden per de datum die op het blad staat en zijn niet de prijs van vandaag. De offerte geeft de prijs die nu geldt.
Offerte voor dit product
Vink aan wat u nodig heeft. Wij nemen uw keuzes mee in het voorstel.
Weet u het nog niet? Laat dit dan leeg; wij denken mee.
Wij zetten geen prijzen op de website. De prijs hangt af van uitvoering, materiaal en afname, en een algemene prijs geeft daardoor bijna altijd een verkeerd beeld. Vaste relaties vinden de prijslijsten achter een toegangscode.
Meer in accessoires kunststof tanks
De regels in uw sector
Andere productgroepen
Veelgestelde vragen
Staat uw vraag er niet bij? Bel +31 (0)511 422 345.
Bij een hoge tank of een lange zuigleiding, wanneer de doseerpomp de vloeistof niet meer uit de tank omhoog krijgt. Het hevelvat houdt de leiding onder het vat constant gevuld.
Op het hoogste punt van de zuigleiding. Onze medewerkers monteren het vat op verzoek bij u op locatie.
Drie. De uitvoering met luchtventuri, dezelfde uitvoering opgebouwd op een vlakke plaat, en een uitvoering met slangenpomp. De eerste twee werken gelijk; de vlakke uitvoering en de uitvoering met slangenpomp kunnen een opvangbakje krijgen.
Bij de uitvoeringen met luchtventuri: luchtkleppen, magneetschakelaar, besturingskast, inregelventiel, kogelkranen en aansluitingen. Bij de uitvoering met slangenpomp: vacuümpomp, besturingskast, terugslagklep en aansluitingen.
Die sluit automatisch wanneer er geen product wordt gevraagd of wanneer er verderop in de leiding lekkage ontstaat. Zo loopt de tank niet leeg via de zuigleiding.
