BAMO IER overvul- en lekkagebeveiliging
De compacte lekkagesensor Maximat LW CX meldt lekkage bij tanks waarin oppervlaktegevaarlijke, niet brandbare vloeistoffen zijn opgeslagen. Komt de meetsensor in contact met een elektrisch geleidende vloeistof, dan reageert de ingebouwde elektronica en schakelt het uitgangssignaal uit. Een aangesloten besturing geeft daarop een akoestisch of licht signaal. Het werkingsprincipe is capacitief hoogfrequent en fail-safe. De sensor heeft geen bewegende delen en is van kunststof: het sensordeel is PVC bij Ø 25 mm en PE bij Ø 40 mm, de bevestigingshoek en de rode afsluitkap zijn van PVC. De sensor wordt op maximaal 40 mm van de bodem van de opvangbak gemonteerd en heeft standaard 6 m aansluitkabel. Alle kunststoftanks en opvangbakken van RLM zijn tegen lekkage en overvullen te beveiligen.
- Normen
- DIBt Z-65.40-496, WHG §19, EN 60529, PGS 31
Geschikt voor
- Lekkagebewaking in opvangbakken
- Tanks met oppervlaktegevaarlijke, niet brandbare vloeistoffen
- Montage op bestaande tankinstallaties
Niet geschikt voor
- Vloeistoffen die niet elektrisch geleidend zijn
- Brandbare vloeistoffen
Specificaties
| Fabrikant | BAMO IER |
|---|---|
| Type | Maximat LW CX |
| Werkingsprincipe | Capacitief hoogfrequent, fail-safe |
| Voedingsspanning | 15 tot 27 Vdc |
| Opgenomen vermogen | Minder dan 1 W |
| Omgevingstemperatuur | -20 tot +60 °C |
| Werkdruk | Atmosferisch, 0,8 tot 1,1 bar |
| Aansluithuis | PBT glasvezelversterkt, IP65 volgens EN 60529 |
| Materiaal sensordeel | PVC bij Ø 25 mm, PE bij Ø 40 mm |
| Kabel | PVC, 5 x 0,34 mm², standaard 6 m |
| Uitgang | Potentiaalvrij reedrelaiscontact dat opent bij alarm, 50 V AC/DC, 0,5 A, 10 VA; of tweedraads met meetomvormer Maximat SHR C |
| Klemmen | Schroefaansluiting, draaddoorsnede maximaal 2,5 mm² |
| Maximale bodemafstand | 40 mm |
| Toelating DIBt | Z-65.40-496 |
Uitvoeringen
6 uitvoeringen. Andere maten maken wij op aanvraag.
| Type | Sensordeel | Uitvoering |
|---|---|---|
| Maximat LW CX 40 K | Ø 40 mm, PE | Aansluitkop en bevestigingshoek met instelwartel |
| Maximat LW CX 40 D | Ø 40 mm, PE | Aansluitkop en buiseindkap Ø 63 mm met instelwartel |
| Maximat LW CX 40 0 | Ø 40 mm, PE | 6 m vast gemonteerde kabel, zonder bevestigingsonderdelen |
| Maximat LW CX 25 K | Ø 25 mm, PVC | Aansluitkop en bevestigingshoek met instelwartel |
| Maximat LW CX 25 D | Ø 25 mm, PVC | Aansluitkop en buiseindkap Ø 32 mm met instelwartel |
| Maximat LW CX 25 0 | Ø 25 mm, PVC | 6 m vast gemonteerde kabel, zonder bevestigingsonderdelen |

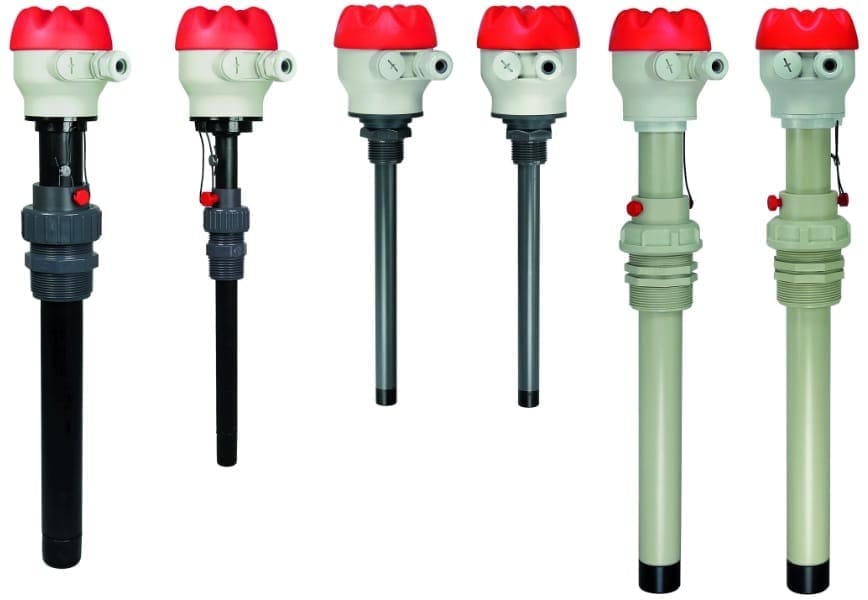

Overvulbeveiliging tank
Overvulbeveiligingen zijn van groot belang voor de veiligheid van uw tankinstallatie. Overvulbeveiligingssystemen zijn ontworpen om het overvullen in onder- en bovengrondse tankinstallaties, waarin vloeibare chemie of brandstoffen zijn opgeslagen, te voorkomen. Een overvulbeveiliging stopt de vloeistofstroom automatisch wanneer het maximale vulniveau van de tank is bereikt. Onze overvulbeveiliging voldoet aan alle KIWA-eisen. Verdere specificaties van dit product zijn:
- PE-HD overvulbeveiliging met ingebouwde omvormer, 24 Vdc
- Lengten: 150 mm tot 1000 mm in stappen van 50 mm oplopend
- Leverbaar in de materialen PVC, PP en PVDF
- Leverbaar in de materialen PVC, PP, PVDF tegen meerprijs
- Aansluiting met flens DN40, DN50 of DN65
- Aansluiting schroefverbinding G2″ verstelbaar in hoogte
- Aansluiting met flens DN40, DN50, DN65 tegen meerprijs
Lekkagebeveiliging tank
Ook lekkagebeveiliging is erg belangrijk voor de veiligheid. Wij stellen veel strenge eisen aan onze lekkagebeveiliging en lekdetectie. Zo zijn u en uw medewerkers te allen tijde veilig gesteld tegen lekkage. Al onze kunststoftanks en opvangbakken zijn te beveiligen tegen lekkage en overvul. Onze medewerkers adviseren u hierin graag. Met onze onderhoudsdienst bent u altijd verzekerd van goede service.
Voor het monitoren van overvulbeveiligingen of lekkagedetectoren is de Maximat TC1 of de Maximat TC2 beschikbaar, waar maximaal 1 sensor(TC1) of 4 sensoren(TC4) op kan worden aangesloten, voor meer informatie klikhier.
Meer foto's van dit product
De databladen bij dit product
De maten en typen uit deze documenten staan hierboven op de pagina. U hoeft dus niets te downloaden om een maat op te zoeken.
- Lekkagebeveiliging LW CX, databladPDF, 3 pagina's, 181 kB. Opent in een nieuw tabblad.
- Bodemlekkage-elektrode LWC BX, databladPDF, 2 pagina's, 179 kB. Opent in een nieuw tabblad.
- Overvulbeveiliging MAXIMAT CX, databladPDF, 4 pagina's, 350 kB. Opent in een nieuw tabblad.
- Overvul- en lekkagebeveiliging MAXIMAT, typeoverzichtPDF, 3 pagina's, 156 kB. Opent in een nieuw tabblad.
In een deel van deze documenten staan prijzen. Die gelden per de datum die op het blad staat en zijn niet de prijs van vandaag. De offerte geeft de prijs die nu geldt.
Offerte voor dit product
Vink aan wat u nodig heeft. Wij nemen uw keuzes mee in het voorstel.
Weet u het nog niet? Laat dit dan leeg; wij denken mee.
Wij zetten geen prijzen op de website. De prijs hangt af van uitvoering, materiaal en afname, en een algemene prijs geeft daardoor bijna altijd een verkeerd beeld. Vaste relaties vinden de prijslijsten achter een toegangscode.
Meer in bamo ier overvul- en lekkagebeveiliging
De regels in uw sector
Andere productgroepen
Veelgestelde vragen
Staat uw vraag er niet bij? Bel +31 (0)511 422 345.
Maximaal 40 mm boven de bodem van de opvangbak. Hoger gemonteerd blijft een lekkage te lang onopgemerkt.
Uitvoering K heeft een aansluitkop en een bevestigingshoek met instelwartel. Uitvoering D heeft een aansluitkop en een buiseindkap met instelwartel. Uitvoering 0 wordt geleverd met 6 m vast gemonteerde kabel en zonder bevestigingsonderdelen.
Ja. Op de Maximat TC4 sluit u maximaal vier sensoren aan, ook gemengd met overvulbeveiligingen Maximat CX. De TC1 is voor een enkele sensor.
Nee. Of u gebruikt het potentiaalvrije reedrelaiscontact, of u gebruikt de tweedraads alarmverwerking met de meetomvormer Maximat SHR C. Gelijktijdig gebruik is niet toegestaan.
