BAMO IER Meetversterkers/Interfaces
Voor onze inhoudsmetingen leveren wij diverse meetversterkers / Interfaces. Deze meetversterkers zijn in combinatie met de diverse sensoren te gebruiken om de signalen dusdanig aan te passen of om te zetten zodat ze geschikt zijn voor display/schakelunits of PLC-interfaces. In de lijst kunt u de verschillende meetversterkers vinden met hun toepassing en de eventuele inhoud meetsystemen die erop aan te sluiten zijn.
Geschikt voor
- Omzetten van sensorsignalen naar relaiscontacten
- Continue uitlezing van een niveaumeting
- Bewaking van overvul- en lekkagebeveiligingen
Specificaties
| Fabrikant | BAMO IER |
|---|---|
| Aantal typen | Zeven |
| Aan te sluiten metingen | Staafelektrode STE, BES680, vlotter magneetschakelaar MNR7/8, Maximat CX, Maximat LW CX en Bamosonic |
Uitvoeringen
7 uitvoeringen. Andere maten maken wij op aanvraag.
| Type | Toepassing | Kenmerken |
|---|---|---|
| ES 2001 | Staafelektrode niveaumeting STE | Voedingsspanning 230 Vac of 24 Vdc · Ingang: maximaal drie meetpennen · Uitgang: twee relaisuitgangen met wisselcontacten |
| ES 5000 | Staafelektrode STE en BES680, met draadbreukdetectie | Voedingsspanning 230 Vac, 24 Vac of 24 Vdc · Ingang: maximaal drie meetpennen; bij drie pennen geen draadbreukdetectie · Uitgang: twee relaisuitgangen met wisselcontacten |
| KSR1S | Contactbescherming voor vlotter magneetschakelaar MNR7/8 | Voor meetsensoren met reedrelais of microschakelaars · Ingang: twee ingangen, monostabiel of interval |
| ITU 4xx-serie | Universele meetversterker | Voedingsspanning 21,6 tot 253 Vac/dc · Ingang: 0-20 mA, 4-20 mA, -20 mV tot 12 V, PT100, thermokoppel of potentiometer · Uitgang: twee of vier relaisuitgangen met wisselcontacten · Optie: stroomuitgang 0-20 mA of 4-20 mA |
| Maximat TC1 | Bewaking van een overvul- of lekkagebeveiliging | Alarmsignalering voor Maximat CX en Maximat LW CX · Signaal bij alarm, onderbreking en kortsluiting · Ingang: een sensor plus extern resetcontact · Uitgang: relaisuitgang met potentiaalvrij wisselcontact |
| Maximat TC4 | Bewaking van maximaal vier beveiligingen | Ingang: vier Maximat CX, vier Maximat LW CX of een mix, plus extern resetcontact · Uitgang: vier relaisuitgangen met potentiaalvrije wisselcontacten · Een potentiaalvrij wisselcontact voor algemeen alarm · Een potentiaalvrij contact voor een externe hoorn |
| Nivomat FM1019 | Uitlezing van niveausignalen, onder meer van de Bamosonic | Ingang passief: 0-20 mA, 4-20 mA of 0-10 V · Ingang actief: 0-20 mA of 4-20 mA · Vier potentiaalvrije wisselcontacten voor verschillende niveaus · Display in te stellen in procent, mA, liter, m³ of cm |
ES 2001
- Compacte meetversterker voor staaf elektrode niveaumeting STE
- Voedingsspanning 230Vac of 24Vdc
- Ingang: maximaal 3 meetpennen aansluitbaar
- Uitgang: 2-relais uitgangen met wisselcontacten

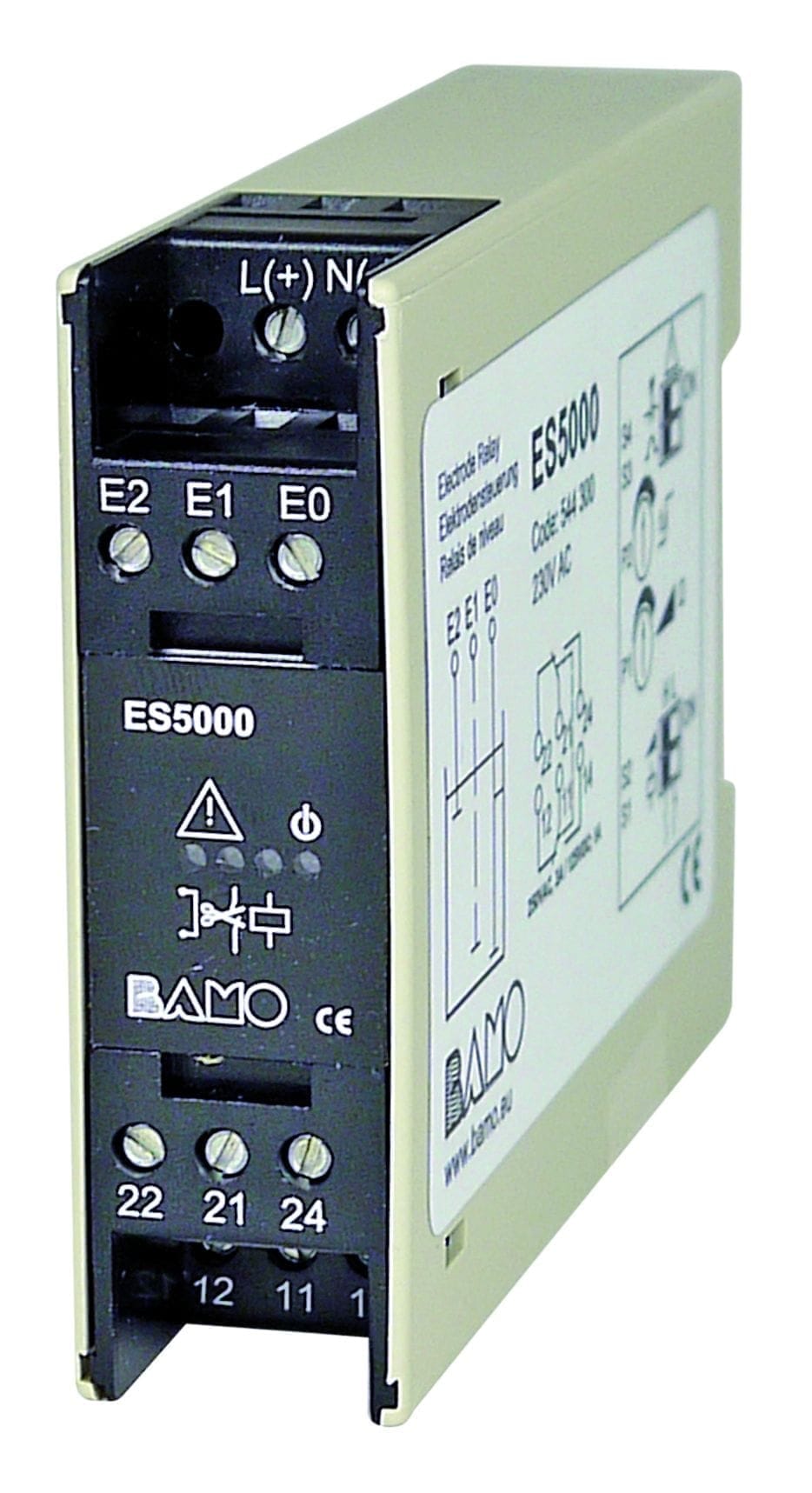

ES5000
- Compacte meetversterker voor staaf elektrode niveaumeting STE en voor BES680 inclusief draadbreukdetectie
- Voedingsspanning 230Vac, 24Vac of 24Vdc
- Ingang: maximaal 3 meetpennen aansluitbaar, bij 3 meetpennen is geen draadbreukdetectie mogelijk
- Uitgang: 2 relais uitgangen met wisselcontacten
KSR1S
- Contactbeschermingsrelais voor vlottermagneetschakelaar MNR7/8 en meetsensoren waar reed relais of microschakelaars worden toegepast
- Ingang: 2 ingangen monostabiel of interval
ITU 4xx serie
- Compacte universele meetversterker
- Voedingsspanning 21,6-253Vac/dc
- Ingang: stroom 0-20mA, 4-20mA ; spanning -20mV-12V; dc PT100; thermokoppel of potentiometer
- Uitgang: 2 of 4 relais uitgangen met wisselcontacten
- Optie met stroomuitgang 0-20mA of 4-20mA

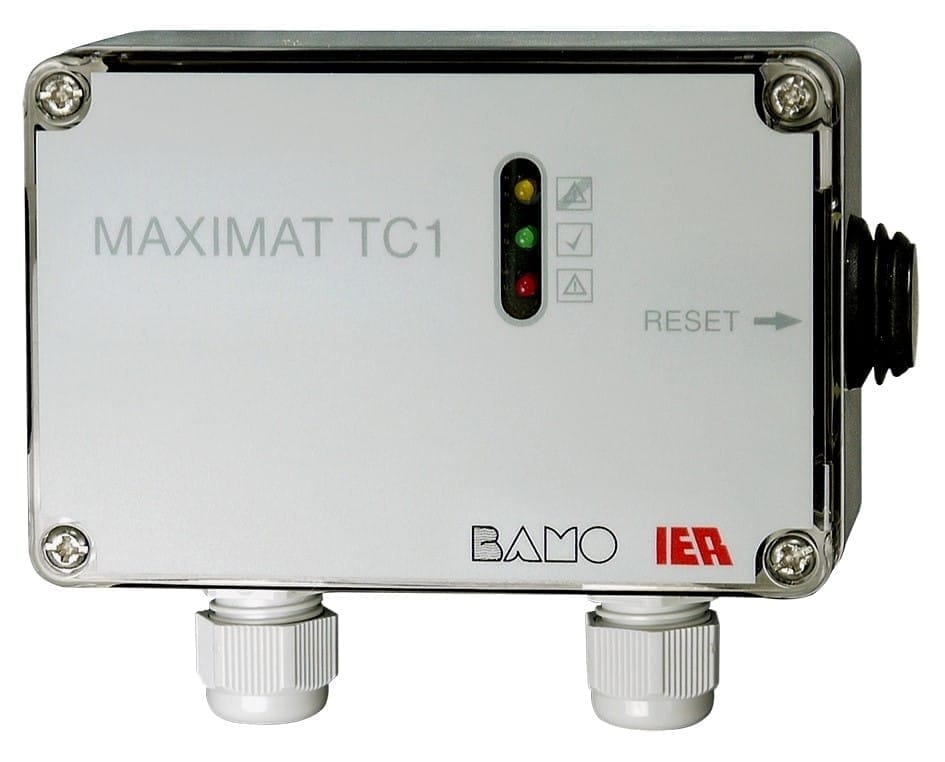

Maximat TC1
De TC1 is een extra beveiliging op de overvul- of lekkage beveiliging. De TC1 geeft signaal bij alarm, onderbreking of/en kortsluiting van de overvul- of lekkage beveiliging, en is daardoor bijzonder bedrijfszeker en bestand tegen moedwillige sabotage.
- Alarmsignalering voor Maximat CX en/of Maximat LWCX
- Ingang: Maximat CX of 4 Maximat LWCX of mix, extern resetcontact
- Uitgang: relais uitgang met potentiaalvrij wisselcontact

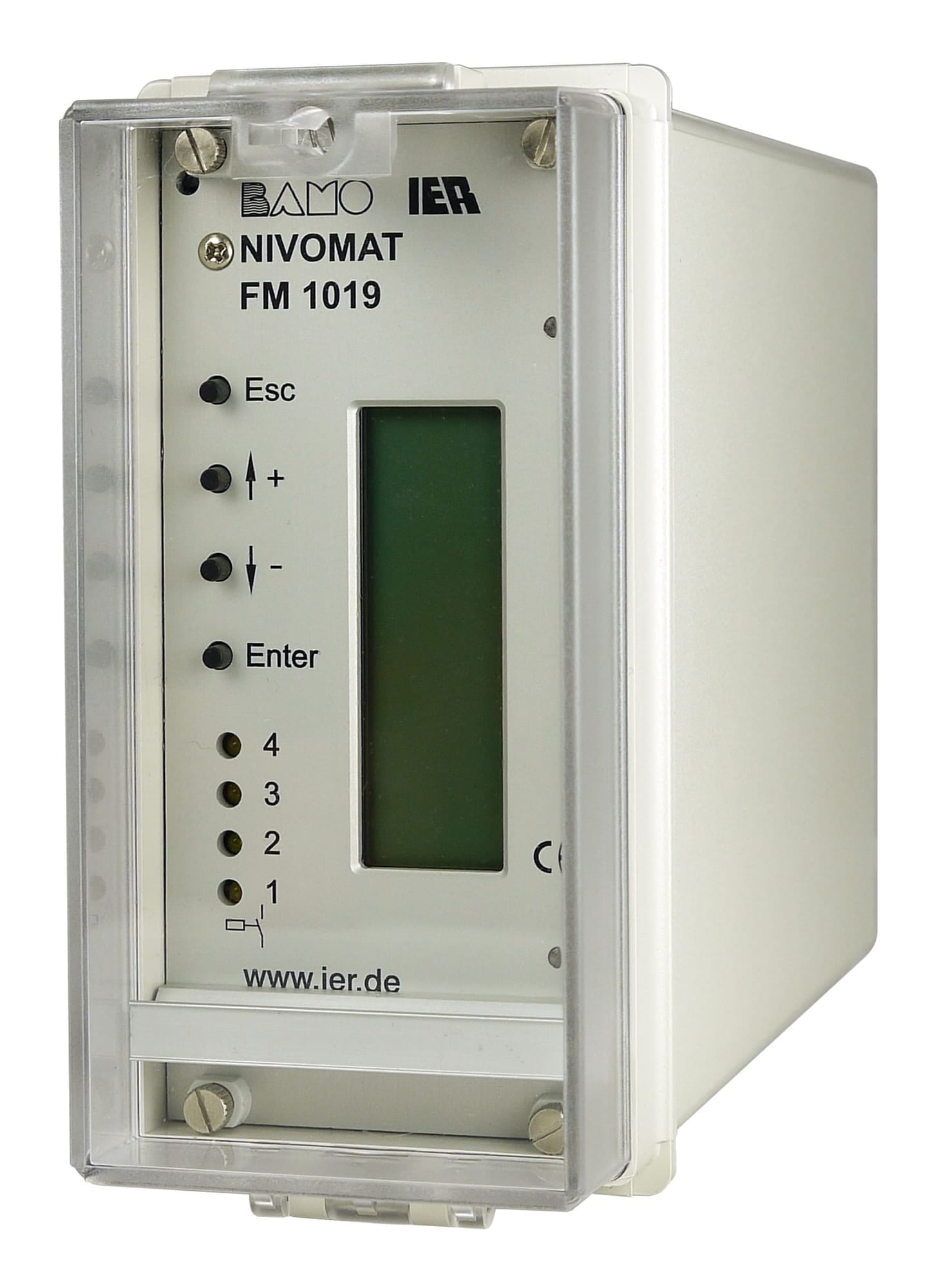

Nivomat FM1019
- Meetversterker uitlezing voor signalen van 0-20mA, 4-20mA,0-10V
- In combinatie te gebruiken met de Bamosonic voor niveaumeting ultrasoon
- Ingang: passieve ingangen 0-20mA, 4-20mA, 0-10V , actieve ingang 0-20mA of 4-20mA
- 4 x potentiaalvrij wisselcontact voor diverse niveaus
- Display in te stellen in %, mA, ltr, cbm (m3), cm
Welke meetversterker/interfaces moet ik kiezen?
Dit verschilt per soort opslagsysteem en tank. Onze medewerkers adviseren u hierin graag. Zij hebben jarenlange ervaring met het installeren van niveaumetingen, inhoudsmetingen en alle andere toevoegingen, ook op klantspecificatie. Met onze onderhoudsdienst bent u altijd verzekerd van goede service. Onze medewerkers staan voor u klaar en komen ook na de installatie of plaatsing van het metingssysteem graag bij u langs voor controle.
- Ingang: 4 Maximat CX of 4 Maximat LWCX of mix, extern resetcontact
- Uitgang: 4 relais uitgangen met potentiaalvrije wisselcontacten
- 1 x potentiaalvrij wisselcontact voor algemeen alarm
- 1 x potentiaalvrij contact voor externe hoorn
Meer foto's van dit product
De databladen bij dit product
De maten en typen uit deze documenten staan hierboven op de pagina. U hoeft dus niets te downloaden om een maat op te zoeken.
- Meetversterker TC4, databladPDF, 2 pagina's, 238 kB. Opent in een nieuw tabblad.
- Meetversterker MAXIMAT TC1, databladPDF, 2 pagina's, 196 kB. Opent in een nieuw tabblad.
- Bodem- en staafelektroden, meetversterkers en drijfschakelaars, typeoverzichtPDF, 2 pagina's, 80 kB. Opent in een nieuw tabblad.
- Hydrostatische niveaumeting Mempro A en meetomvormers, typeoverzichtPDF, 2 pagina's, 106 kB. Opent in een nieuw tabblad.
In een deel van deze documenten staan prijzen. Die gelden per de datum die op het blad staat en zijn niet de prijs van vandaag. De offerte geeft de prijs die nu geldt.
Offerte voor dit product
Vink aan wat u nodig heeft. Wij nemen uw keuzes mee in het voorstel.
Weet u het nog niet? Laat dit dan leeg; wij denken mee.
Wij zetten geen prijzen op de website. De prijs hangt af van uitvoering, materiaal en afname, en een algemene prijs geeft daardoor bijna altijd een verkeerd beeld. Vaste relaties vinden de prijslijsten achter een toegangscode.
Meer in inhoudsmeting en beveiliging
De regels in uw sector
Andere productgroepen
Veelgestelde vragen
Staat uw vraag er niet bij? Bel +31 (0)511 422 345.
De versterker past het signaal van de sensor aan of zet het om, zodat het geschikt is voor een display, een schakelunit of een PLC-interface. Zonder die stap is het sensorsignaal vaak niet direct bruikbaar.
Op de TC1 sluit u een sensor aan, op de TC4 maximaal vier, ook gemengd tussen overvul- en lekkagebeveiligingen. De TC4 heeft daarnaast een contact voor algemeen alarm en een contact voor een externe hoorn.
De TC1 geeft niet alleen signaal bij alarm, maar ook bij onderbreking en kortsluiting van de overvul- of lekkagebeveiliging. Daarmee valt ook een doorgeknipte draad op.
De ES 2001 of de ES 5000. Beide verwerken maximaal drie meetpennen en hebben twee relaisuitgangen met wisselcontacten. De ES 5000 heeft daarbij draadbreukdetectie, die vervalt zodra u drie meetpennen aansluit.
Ja, met de Nivomat FM1019. Het display is in te stellen in procent, mA, liter, m³ of cm, en heeft vier potentiaalvrije wisselcontacten voor verschillende niveaus.
